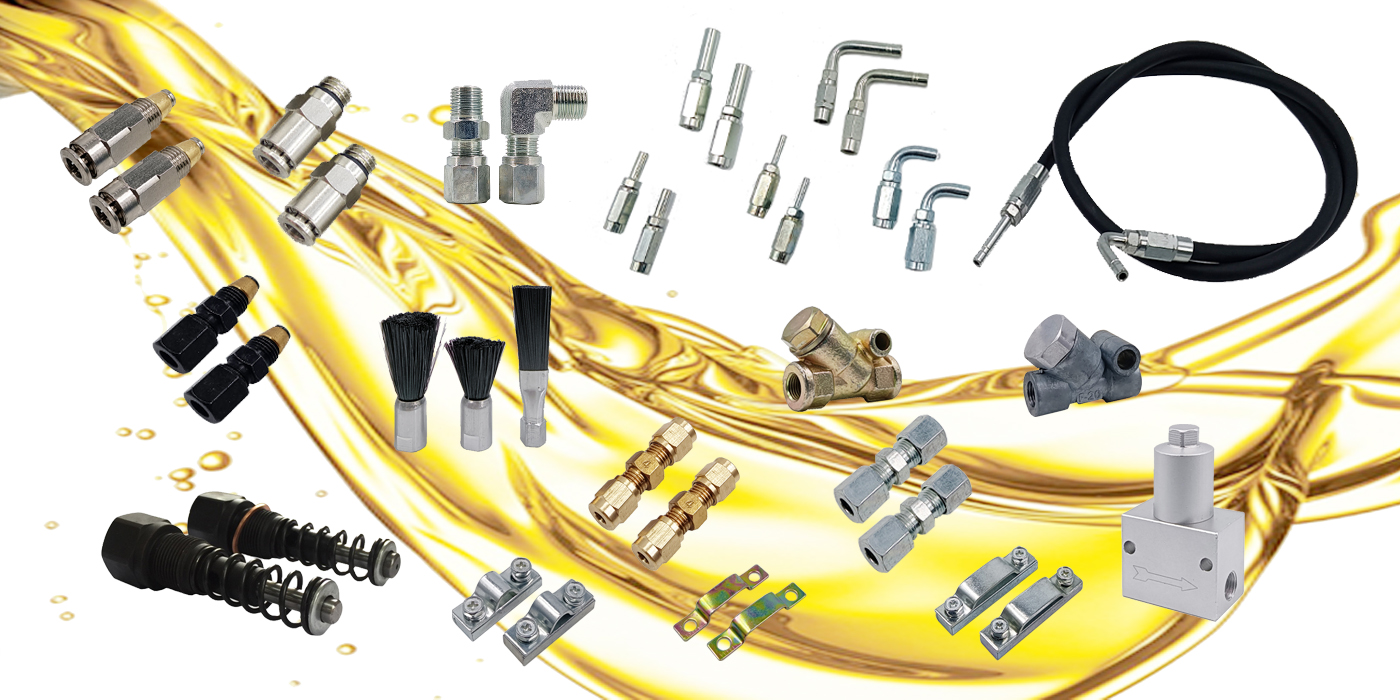

Raccords et accessoires

Kits de collecteur à distance, extrémités réutilisables spécialisées, taille métrique et tuyau/tube

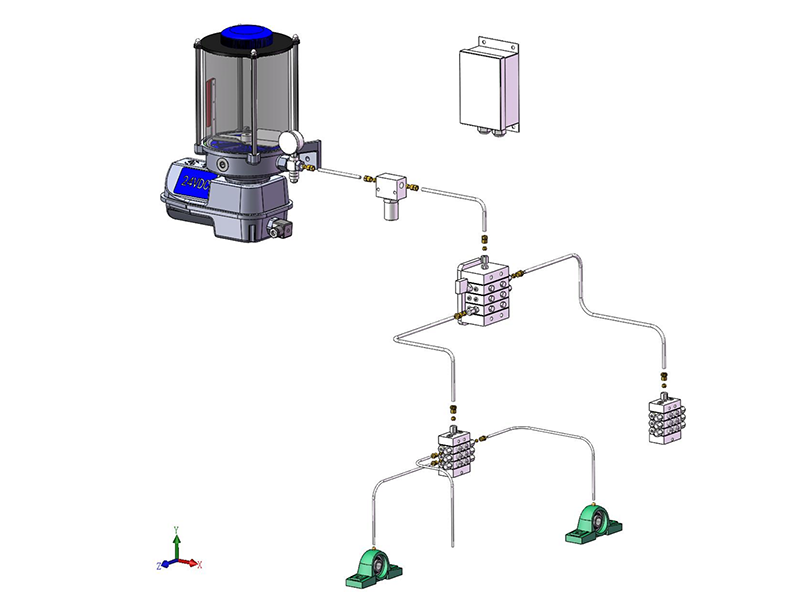

Systèmes monolignes progressifs de la série Auto Lubrication

Les systèmes de lubrification progressive permettent une distribution d'huile ou de graisse (jusqu'à NLGI 2) pour lubrifier les points de frottement des machines.Les blocs répartiteurs de 3 à 24 sorties garantissent une décharge correcte pour chaque point.Le système est facile à contrôler et peut être surveillé par un interrupteur électrique sur le diviseur principal.

Idéal pour la lubrification automatique à la graisse de tous les types de machines industrielles et comme pompe de lubrification de châssis pour camions, remorques, bus, véhicules de construction et de manutention mécanique.

En association avec les répartiteurs progressifs 1000, 2000,3000 ou MVB, plus de trois cents points de graissage peuvent être automatiquement centralisés à partir d'une seule pompe à graisse.

Les pompes sont conçues pour un fonctionnement intermittent ou continu afin de fournir des cycles de lubrification réguliers préprogrammés selon les besoins des diverses applications.

Un motoréducteur électrique à montage direct entraîne une came rotative interne, qui peut actionner jusqu'à trois éléments de pompe montés à l'extérieur.Chaque élément de pompage est équipé d'une soupape de décharge pour protéger le système contre les surpressions.

Pour avoir un débit plus important, il est possible de rassembler les trois sorties des éléments de pompage dans un seul tube.

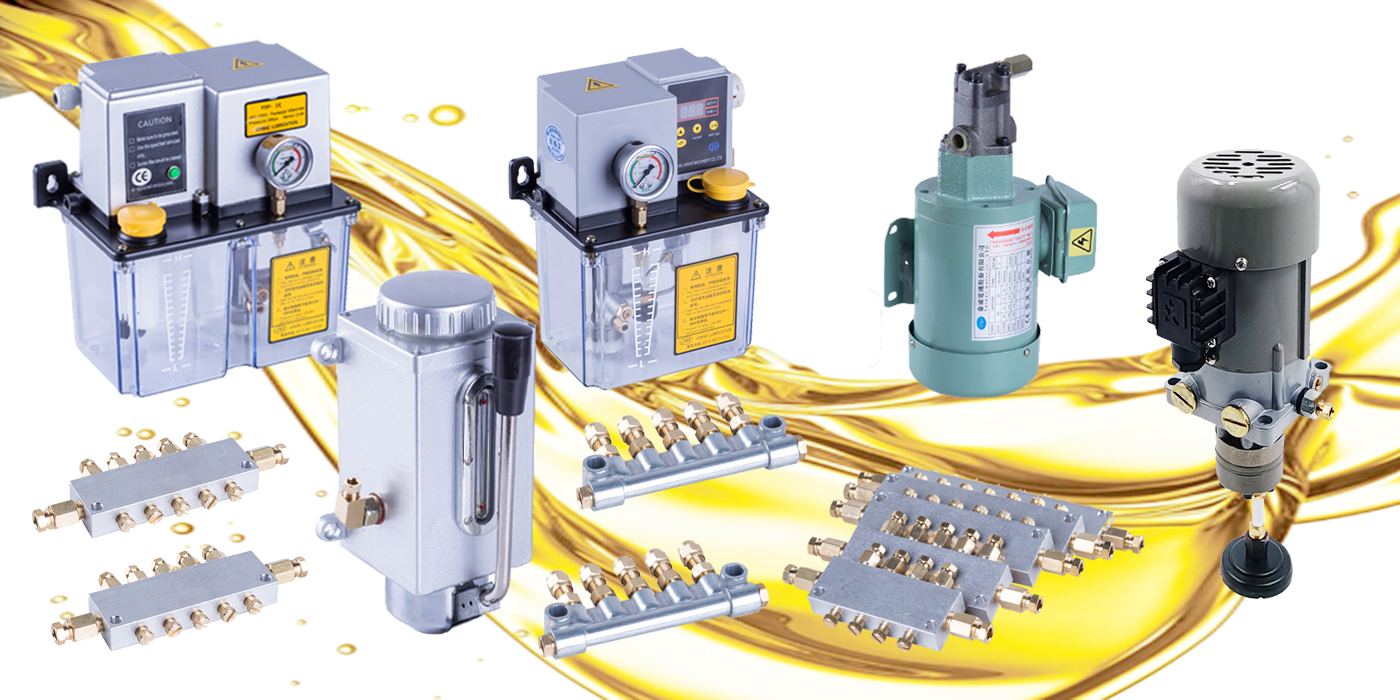

Lubrification volumétrique - Systèmes d'injection à déplacement positif

Le système volumétrique est basé sur des injecteurs à déplacement positif (PDI).Un volume précis et prédéterminé d'huile ou de graisse douce est distribué à chaque point non affecté par la température ou la viscosité du lubrifiant.Des pompes électriques et pneumatiques sont disponibles pour assurer un refoulement jusqu'à 500 cc/minute via une gamme d'injecteurs allant de 15 mm³ à 1000 mm³ par cycle.

Les systèmes de lubrification à conduite unique sont une méthode hydraulique positive de distribution de lubrifiant, soit de l'huile, soit de la graisse douce sous pression à un groupe de points à partir d'une unité de pompage centrale. La pompe fournit du lubrifiant à une ou plusieurs vannes de dosage.Les vannes sont des appareils de mesure de précision et délivrent un volume dosé précis de lubrifiant à chaque point.

Les systèmes d'injection à déplacement positif sont destinés aux systèmes de lubrification à l'huile ou à la graisse à basse ou moyenne pression.Ces systèmes sont précis dans leur distribution de lubrification, et certains modèles sont réglables, de sorte qu'un seul collecteur d'injecteur peut être utilisé pour fournir différentes quantités d'huile ou de graisse à différents points de friction.

Les injecteurs sont alternativement activés et désactivés à intervalles réguliers.L'huile et la graisse fluide s'échappent des injecteurs lorsque le système atteint la pression de fonctionnement.

Systèmes/pompes de lubrification résistive à ligne unique

Moins compliqué, moins cher et plus facile à installer que tout autre système.Le système de résistance à une seule ligne facilite la fourniture de petites doses d'huile au moyen d'unités de dosage.Des pompes électriques et manuelles sont disponibles pour assurer un débit allant jusqu'à 200 cc/minute via une gamme d'unités de dosage.Le dosage de l'huile est proportionnel à la pression de la pompe et à la viscosité de l'huile.Les systèmes de lubrification résistive à ligne unique sont des systèmes de lubrification à l'huile basse pression pour les machines légères, moyennes et lourdes nécessitant jusqu'à 100 points de lubrification.Deux types de systèmes (manuel et automatique) sont disponibles pour répondre à pratiquement toutes les applications industrielles.

Structure du système

1) Les systèmes manuels conviennent parfaitement aux machines qui peuvent être lubrifiées occasionnellement par un système de décharge d'huile actionné manuellement et alimenté par intermittence.

2) Les systèmes automatiques sont parfaitement adaptés aux machines nécessitant une décharge d'huile ininterrompue, soit de manière régulière, soit en continu.Les systèmes automatiques sont actionnés par un mécanisme de temporisation autonome ou par un mécanisme d'entraînement mécanique relié à l'équipement à lubrifier.

Avantages

Les systèmes de résistance à une seule ligne sont compacts, économiques et relativement simples à utiliser et à entretenir.Le système est parfaitement adapté aux machines ou équipements qui affichent des grappes ou des groupes de roulements étroitement configurés.

Une décharge d'huile contrôlée avec précision est délivrée à chaque point pendant que la machine est en fonctionnement.Le système fournit un film d'huile propre entre les surfaces d'appui critiques pour réduire au minimum la friction et l'usure.La durée de vie des machines est prolongée et l'efficacité de la production est maintenue.
